| DZ- | □ | □ | □ | □ | □ | □ |
| 东硕隔离器系列 |
输入通道:
1:单路
2:双路
|
输入信号:
1:4-20mA
2:0-5V
3:1-5V
4:0-10V
5:0-10mA
6:0-20mA
7:0-1V
8：其它电流信号
9：其它电压信号
0：0-75mV
|
输出通道:
A:单路
B:双路
|
输出信号:
1:4-20mA
2:0-5V
3:1-5V
4:0-10V
5:0-10mA
6:0-20mA
7:0-1V
|
外型结构:
S
B
U
|
辅助电源:
1:+12V
2:+24V
3：AC220V
|
| 隔离方式 | 电磁隔离 | |
| 最大测量范围 | 1.2F.Ｓ | |
| 响应频率 | ＜2KHz | |
| 隔离电压 | ﹥2.5KVDC，1分钟 | |
| 输入阻抗 | 电压：Ri≥100KΩ 电流：Ri≤500Ω | |
| 共模抑制比 | 40dB(50Hz) | |
| 隔离电容 | 直流：20pf (1KHz条件下测量) | |
| 负载能力 | 电压 | 输出0-1V 1KΩ （最小）； 输出：0-5V 5KΩ
输出1-5V 5KΩ(最小)
|
| 输出0-10V 10KΩ （最小）； | ||
| 电流 | 输出0-10mA 1.2KΩ (最大)； 输出0-20 mA 600Ω (最大)； | |
| 输出4-20mA 600Ω (最大)； | ||
| 平均无故障工作时间 | ＞5万小时 | |
| 工作电源 | DC24V±10%或12V±10% | |
| 安装方式 | DIN标准导轨安装 | |
| 额定环境温度 | -10～+50℃ | |
| 消耗功率 | ＜1w | |
| 精度 | ±0.2%F.S | |
|
型号 |
输入信号通道1 |
输入信号通道2 |
输出信号通道1 |
输出信息通道2 |
外型结构 |
供电电源 |
|
DZ-11A1B2 |
DC4-20mA |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-12A1B2 |
DC 0-5V |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-13A1B2 |
DC 1-5V |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-14A1B2 |
DC 0-10V |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-15A1B2 |
DC0-10mA |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-16A1B2 |
DC0-20mA |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-17A1B2 |
DC 0-1V |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-18A1B2 |
用户自定义其它直流电流信号 |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-19A1B2 |
用户自定义其它直流电压信号 |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-10A1B2 |
DC 0-75mV |
无 |
DC4-20mA |
无 |
B |
DC + 24V |
|
DZ-11A2B2 |
DC4-20mA |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-12A2B2 |
DC 0-5V |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-13A2B2 |
DC 1-5V |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-14A2B2 |
DC 0-10V |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-15A2B2 |
DC0-10mA |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-16A2B2 |
DC0-20mA |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-17A2B2 |
DC 0-1V |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-18A2B2 |
用户自定义其它直流电流信号 |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-19A2B2 |
用户自定义其它直流电压信号 |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
DZ-10A2B2 |
DC 0-75mV |
无 |
DC0-5V |
无 |
B |
DC + 24V |
|
Z-11A3B2 |
DC4-20mA |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-12A3B2 |
DC 0-5V |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-13A3B2 |
DC 1-5V |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-14A3B2 |
DC 0-10V |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-15A3B2 |
DC0-10mA |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-16A3B2 |
DC0-20mA |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-17A3B2 |
DC 0-1V |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-18A3B2 |
用户自定义其它直流电流信号 |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-19A3B2 |
用户自定义其它直流电压信号 |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-10A3B2 |
DC 0-75mV |
无 |
DC1-5V |
无 |
B |
DC + 24V |
|
DZ-11A4B2 |
DC4-20mA |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-12A4B2 |
DC 0-5V |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-13A4B2 |
DC 1-5V |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-14A4B2 |
DC 0-10V |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-15A4B2 |
DC0-10mA |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-16A4B2 |
DC0-20mA |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-17A4B2 |
DC 0-1V |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-18A4B2 |
用户自定义其它直流电流信号 |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-19A4B2 |
用户自定义其它直流电压信号 |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-10A4B2 |
DC 0-75mV |
无 |
DC0-10V |
无 |
B |
DC + 24V |
|
DZ-11A6B2 |
DC4-20mA |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-12A6B2 |
DC 0-5V |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-13A6B2 |
DC 1-5V |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-14A6B2 |
DC 0-10V |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-15A6B2 |
DC0-10mA |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-16A6B2 |
DC0-20mA |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-17A6B2 |
DC 0-1V |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-18A6B2 |
用户自定义其它直流电流信号 |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-19A6B2 |
用户自定义其它直流电压信号 |
无 |
DC0-20mA |
无 |
B |
DC + 24V |
|
DZ-10A6B2 |
DC 0-75mV |
无 |
DC0-20mA |
无 |
B |
DC + 24V |

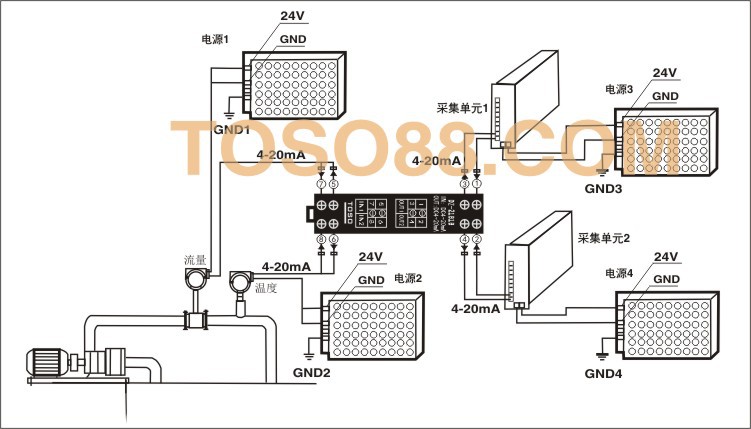

信号隔离器接线图
信号隔离器的用途及应用领域：
信号隔离器广泛应用于工业自动化控制、航天设备、军工设备、科研设备、工控设备、通讯设备、航海设备、电镀设备、检测设备、电器设备、电动汽车、机器人、电力设备、电站电厂、仪器仪表、医疗设备、教学设备、通讯设备、试验设备、冶金设备、钢铁水泥、石油化工、电力工程、电工设备、轨道交通、高低压开关柜、铁路及地铁机车、高端装备、水处理、太阳能发电、风力发电类等领域。
