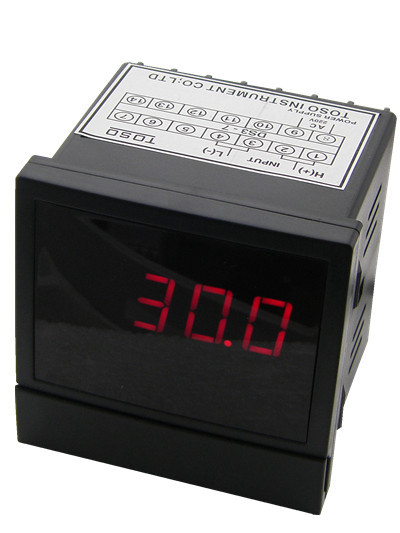

1、因为采用了双积分A/D转换集成电路，所以测量精度高，并且抗干扰能力强
2、因为采用了零点和满度外部调节功能，所以方便用户在现场校准和调试
3、因为采用了多种国际标准外型，方便用户选择和安装
4、显示范围 0.001-1999
5、设计有小数点和量程变换功能，方便用户改变测量范围
6、可选带DC4-20mA变送输出功能。方便测量数据远距离传送 ，可做PLC DCS 工控机系统的数据采集用，解决中控室的数据采集，可实现现场显示，中控室处理数据
与变频器配套用做电机转速显示仪表（数显转速表）：
DS3-7DV5R (输入DC0-10V ,显示0-250 RPM 可调)
(输入DC0-10V ,显示0-300 RPM 可调)
(输入DC0-10V ,显示0-500 RPM 可调)
(输入DC0-10V ,显示0-600 RPM 可调)
(输入DC0-10V ,显示0-900 RPM 可调)
(输入DC0-10V ,显示0-1000 RPM 可调)
(输入DC0-10V ,显示0-1200 RPM 可调)
(输入DC0-10V ,显示0-1500 RPM 可调)
(输入DC0-10V ,显示0-1800 RPM 可调)
(输入DC0-10V ,显示0-1999 RPM 可调)
型号说明
| DS | 3- | □ | □ | □ | □ |
| 东硕公司产品 | 3位半数字表 | 外型代号: 4:48HX48W 7:72WX72H 16:160WX80H 8:96WX48H 9:96WX96H |
D:直流信号 | V1:0-200mV V2:0-1V V3:0-5V V4:1-5V V5:0-10V A1:0-20mA A2:4-20mA |
R：转速 A：电流 |
技术参数
| 输入方式 | 模拟信号：DC0-200mV、0-1V、0-5V、1-5V、0-10V、0-20mA、4-20mA等 |
| 适用范围 | 作转速、线速、频率等显示 |
| 测量精度 | ±0.5%F.S±2Digit(20℃±5℃) |
| 溢出显示 | 1或-1 |
| 显示方式 | 红色数码管 |
| 电源 | AC 220/110V 50/60Hz |
| 功耗 | ≤4.5VA |
| 耐压 | 电源与输入输出间AC 2KV，1min,1mA |
| 绝缘电阻 | 电源与输入输出间 DC 500V 100M |
| 抗串串模干拢 | ≥NMR40dB(50/60Hz) |
调试操作:
|
功能 |
调节方法 |
|
零点(ZERO)调节功能 |
为使对应显示显示准确,当输入信号或小数点位数有更改时,需在显示零值时重新调零顺时针调大,逆时针调小. 在调节比率值设定后 ,需检查零点是否需要重新调节,零点调节时必须在零输入或输入一个所需调零值,例如输入DC4-20mA,显示0-1500转,即输入4mA调零,输入20mA调显示为1500 |
|
比率(SPAN)调节功能 |
为某定值作为输入信号,顺时针调节可以增大对应显示值,逆时针调节可以减少对应显示值,如输入0-10V当输入10V定值时显示为1200,若需显示为1500,需顺逆时针调节比率(SPAN)孔,需显示1000值是须逆时针调节比率孔. |
| 产品名称 | 型号规格 | 外形尺寸 | 最小显示值 | 输入范围 | 显示范围 | 工作电源 | 安装尺寸 | 变送输出 |
| 变频转速表 | DS3-4DV3R | 48Hx48Wx80L | 0.01 | 0-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx45W | 无 |
| 变频转速表 | DS3-4DV3R | 48Hx48Wx80L | 0.01 | 1-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx45W | 无 |
| 变频转速表 | DS3-4DV5R | 48Hx48Wx80L | 0.01 | 0-10V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx45W | 无 |
| 变频转速表 | DS3-4DA1R | 48Hx48Wx80L | 0.01 | 0-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx45W | 无 |
| 变频转速表 | DS3-4DA2R | 48Hx48Wx80L | 0.01 | 4-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx45W | 无 |
| 以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110 | ||||||||
| 产品名称 | 型号规格 | 外形尺寸 | 最小显示值 | 输入范围 | 显示范围 | 工作电源 | 安装尺寸 | 变送输出 |
| 变频转速表 | DS3-7DV3R | 72Hx72Wx70L | 0.01 | 0-5V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 无 |
| 变频转速表 | DS3-7DV4R | 72Hx72Wx70L | 0.01 | 1-5V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 无 |
| 变频转速表 | DS3-7DV5R | 72Hx72Wx70L | 0.01 | 0-10V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 无 |
| 变频转速表 | DS3-7DA1R | 72Hx72Wx70L | 0.01 | 0-20mA | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 无 |
| 变频转速表 | DS3-7DA2L | 72Hx72Wx70L | 0.01 | 4-20mA | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 无 |
| 变频转速表 | DS3I-7DV3R | 72Hx72Wx70L | 0.01 | 0-5V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 4-20mA |
| 变频转速表 | DS3I-7DV4R | 72Hx72Wx70L | 0.01 | 1-5V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 4-20mA |
| 变频转速表 | DS3I-7DV5R | 72Hx72Wx70L | 0.01 | 0-10V | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 4-20mA |
| 变频转速表 | DS3I-7DA1R | 72Hx72Wx70L | 0.01 | 0-20mA | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 4-20mA |
| 变频转速表 | DS3I-7DA2R | 72Hx72Wx70L | 0.01 | 4-20mA | 0.01-1999间用户自定义 | AC220V±10% | 68Hx68W | 4-20mA |
| 以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110 | ||||||||
| 产品名称 | 型号规格 | 外形尺寸 | 最小显示值 | 输入范围 | 显示范围 | 工作电源 | 安装尺寸 | 变送输出 |
| 变频转速表 | DS3-8DV3R | 48Hx96Wx112L | 0.01 | 0-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS3-8DV4R | 48Hx96Wx112L | 0.01 | 1-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS3-8DV5R | 48Hx96Wx112L | 0.01 | 0-10V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS3-8DA1R | 48Hx96Wx112L | 0.01 | 0-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS3-8DA2R | 48Hx96Wx112L | 0.01 | 4-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS3I-8DV3R | 48Hx96Wx112L | 0.01 | 0-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS3I-8DV4R | 48Hx96Wx112L | 0.01 | 1-5V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS3I-8DV5R | 48Hx96Wx112L | 0.01 | 0-10V | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS3I-8DA1R | 48Hx96Wx112L | 0.01 | 0-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS3I-8DA2R | 48Hx96Wx112L | 0.01 | 4-20mA | 0.01-1999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110 | ||||||||
| 产品名称 | 型号规格 | 外形尺寸 | 最小显示值 | 输入范围 | 显示范围 | 工作电源 | 安装尺寸 | 变送输出 |
| 变频转速表 | DS4-8DV3R | 48Hx96Wx112L | 0.001 | 0-5V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS4-8DV4R | 48Hx96Wx112L | 0.001 | 1-5V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS4-8DV5R | 48Hx96Wx112L | 0.001 | 0-10V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS4-8DA1R | 48Hx96Wx112L | 0.001 | 0-20mA | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS4-8DA2R | 48Hx96Wx112L | 0.001 | 4-20mA | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 无 |
| 变频转速表 | DS4I-8DV3R | 48Hx96Wx112L | 0.001 | 0-5V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS4I-8DV4R | 48Hx96Wx112L | 0.001 | 1-5V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS4I-8DV5R | 48Hx96Wx112L | 0.001 | 0-10V | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS4I-8DA1R | 48Hx96Wx112L | 0.001 | 0-20mA | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 变频转速表 | DS4I-8DA2R | 48Hx96Wx112L | 0.001 | 4-20mA | 0.01-19999间用户自定义 | AC220V±10% | 45Hx92W | 4-20mA |
| 以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110 | ||||||||
外型及安装尺寸
接线图
接线说明：
仪表内部①和②已短接 ；③和④已短接。
信号接入接线可接①和③
或②和④
或②和③
信号接入接线不能接①和②或③和④
变送输出端⑤+ 是⑥-
产品应用
