商标名称:TOSO东硕
简单描述:电压表应用于高压电控柜、配电箱、低压电控柜、发电厂、变电站、电网监测、调压设备、稳压电源、实验设备、教学设备、试验设备、检测设备、电气设备、电镀电源、电力设备、电子设备、太阳能发电设备、风力发电设备、电器测试设备、电容器生产设备、工控自动化等行业及领域
产品详细说明: 产品特点
1、因为采用了双积分A/D转换集成电路，所以测量精度高，并且抗干扰能力强
2、因为采用了零点和满度外部调节功能，所以方便用户在现场校准和调试
3、因为采用了多种国际标准外型，方便用户选择和安装
4、显示范围 0-1999
5、设计有小数点和量程变换功能，方便用户改变测量范围
6、可选带DC4-20mA变送输出功能。方便测联数据远距离传送 ，可做PLC DCS 工控机系统的数据采集用，解决中控室的数据采集，
可实现现场显示，中控室处理数据
7、转换比率2.5次/秒
8、双积分A/D转换
9、具有小数点设定和量程变换外调整功能
| DS | 3 | I- | □ | □ | □ |
| 东硕公司产品 |
3:3位半数字表
4:4位半数字
|
I:电流变送
无I:不带变送
|
外型代号:
4:48H×48W
7:72H×72W
8:48H×96W
16:80H×160W
80:80H×80W
9:96H×96W
|
DV:直流电压
DA:直流电流
AV:交流电压
AA:交流电流
|
量程代号
或量程
|
技术参数
|
输入方式 |
单端输入 |
|
频率范围 |
40-400HZ(仅对交流) |
|
溢出显示 |
1或-1 |
|
显示方式 |
红色数码管 |
|
电源 |
AC220/110V50/60Hz |
|
功耗 |
≤4.5VA |
|
耐压 |
电源与输出间AC2KV，1min，1mA |
|
绝缘电阻 |
电源与输出间DC500V100MΩ |
外型尺寸 48*48 型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-4AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-4AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-4AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-4AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-4AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-4AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-4AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-4AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-4AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-4AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
外型尺寸 72*72型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-7AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-7AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-7AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-7AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-7AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-7AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-7AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-7AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-7AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-7AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
外型尺寸 48*96型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-8AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-8AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-8AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-8AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-8AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-8AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-8AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-8AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-8AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-8AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
外型尺寸 80*160型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-16AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-16AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-16AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-16AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-16AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-16AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-16AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-16AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-16AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-16AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
外型尺寸 80*80型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-80AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-80AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-80AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-80AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-80AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-80AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-80AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-80AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-80AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-80AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
外型尺寸 96*96型号列表如下
|
型 号 |
量 程 |
互感器变比PT |
精 度 |
输入阻抗 |
最小分辨率 |
输入极限 |
|
DS3-9AV0.2 |
200mV |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
0.1mV |
≤100V |
|
DS3-9AV2 |
2V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1mV |
≤100V |
|
DS3-9AV20 |
20V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
10mV |
≤750V |
|
DS3-9AV200 |
200V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
100mV |
≤750V |
|
DS3-9AV300 |
300V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤750V |
|
DS3-9AV500 |
600V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-9AV700 |
700V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1000V |
|
DS3-9AV1000 |
1000V |
直接输入 |
±0.5%F.S±2Digit |
≥2MΩ |
1V |
≤1500V |
|
DS3-9AV3KV |
3KV |
3KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
|
DS3-9AV10KV |
10KV |
10KV:100V |
±0.5%F.S±2Digit |
≥2MΩ |
10V |
|
说明:
外观及安装尺寸
数字电压表接线图及说明：
数字交流电压表无变送输出接线说明如下：
⑨和⑩端子是交流电压表的供电电源。
①和②端子仪表内部与短接；接电流信号流入端
③和④端子仪表内部与短接；接电流信号流出端
信号输入的正确接法有：①号端子与③号端子
①号端子与④号端子，
②号端子与③号端子
②号端子与④号端子，
输入信号不能同时接在①号和②端子上；也不能同时接在③号和④号端子
上；端子内部与短接，造成输入信号短路
1、配合仪表内部的信号输入转换插针（用插帽来跳线，来实现信号输入的转换）
即可实现电压（0-20V;0-200V;0-600V）信号的转换输入

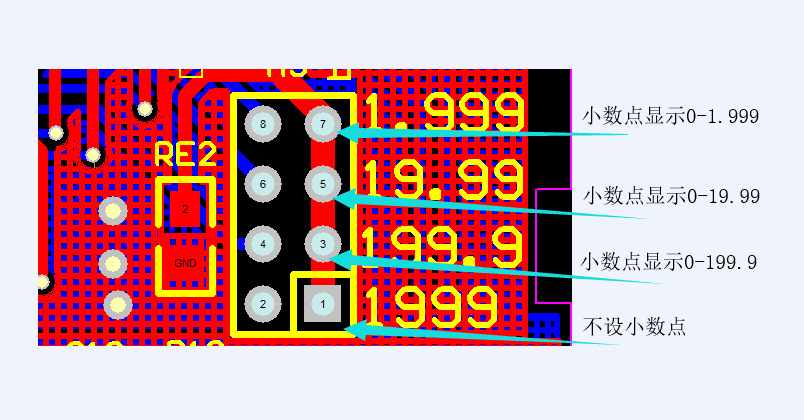

2、配合仪表内部的小数点范围转换插针（用插帽来跳线，来实现小数点位置的变换）
显示范围0.001-1999；如下图
例如：当量程设置在1000位置时；改变小数点在不同位置时显示入下;
当小数点变换插帽插在1.999位置时；显示范围是0.000-1.000
当小数点变换插帽插在19.99位置时；显示范围是0.00-10.00
当小数点变换插帽插在199.9位置时；显示范围是00.0-100.0
当小数点变换插帽插在1999位置时；显示范围是000-1000
3、零点正负的调节（线路板位置在ZC2标号处）
当输入信号不为零的时候或调节面板上的ZERO不能归零时；此时可改变的正负调节插帽位置；
以抵消零点信号的偏差。
数显交流电表带变送输出接线说明如下：
⑨和⑩端子是交流电压表的供电电源。
①和②端子仪表内部与短接；接电流信号流入端
③和④端子仪表内部与短接；接电流信号流出端
⑥和⑦端子是标准模拟量电流（4-20mA）信号输出端
⑦号端子是电流信号输出的正端
⑥号端子是电流信号输出的负端
